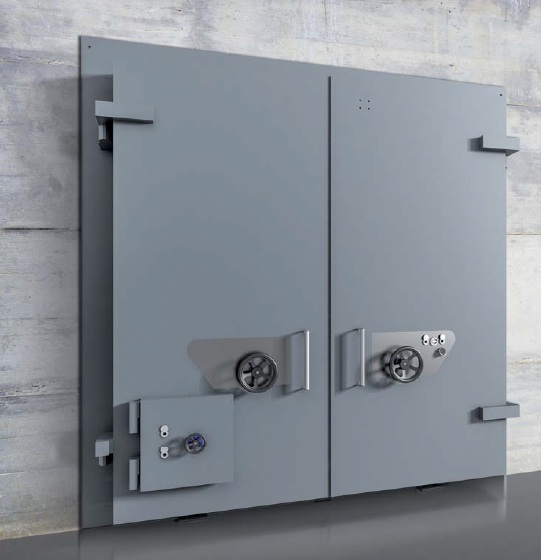

Взривоустойчива врата Robur BT3 (двукрила)
Тежка двукрила врата от стомана и стоманобетон за защита от взривна вълна. Подходяща е за военни, технически и защитни съоръжения.
Основни предимства
- Проектирана за отразено взривно налягане до 28 bar
- Дебелина на вратата 500 mm, стоманобетонна плоча 300 mm
- Масивна стоманена каса, конструирана с болтове Ø 80 mm
- Масивни панти с лагери за тежък режим
- Отваряне и заключване отвътре и отвън
Устойчивост на взрив
- Проектна устойчивост на налягане върху повърхността на вратата до 28 bar (2,8 MPa; 406 psi)
- Изпитана при свръхналягане до 9 bar с прототип BT1-2424 в изпитвателната лаборатория на Бундесвера WTD 52 (сертификат № WTD52GF210-04/2018-Z). Устойчивостта до 28 bar е доказана с изчисление по метода на крайните елементи (FEM).
- Посока на свръхналягането при изпитването: директно отпред
Конструкция
- Високоефективна конструкция от стомана и стоманобетон
- Монтаж: комбиниран, повърхностен и вграден в стената
- Странично окачване, отваряеми крила
- Ръчно отваряне и затваряне отвътре и отвън
- Заключващ механизъм от 3 страни и колело-ръкохватка от двете страни
Заключване
- Заключване с кръгли щифтове Ø 80 mm и централен заключващ механизъм, ход на заключване 50 mm
- Всяко крило е окачено на 2 масивни трезорни панти, които позволяват отваряне на 180°
- Осите на пантите са обработени и полирани от стомана Ø 80 mm и се въртят в синтеровани втулки
Каса
- Тежка стоманена каса от L-образен профил 500 × 500 mm, с анкерни шпилки за закрепване
Уплътнение и покритие
- Гумени уплътнения по целия периметър на вратата и около всички отвори в нея
- Уплътненията са сменяеми и устойчиви на атмосферни влияния. Те омекотяват удара при затваряне, така че няма контакт метал в метал.
- Покритие: антикорозионен грунд
Материали
Стоманена ламарина по EN 10025-2/2004, EN 10029 A/N, EN 10163-2 A/1 и AD-2000 W1, клас S235JR+M:
- граница на провлачване: от 300 до 412 N/mm² (MPa)
- якост на опън: от 410 до 566 N/mm² (MPa)
- относително удължение при скъсване: 27–37%
Бетон C45/55:
- якост: мин. 60 N/mm² (MPa)
- разрушаващо натоварване: мин. 1500 kN, изпитване по DIN EN 12390
Динамичен анализ
- Динамичен анализ по метода на крайните елементи със софтуер LS-Dyna, версия 970-3535
- Максимална деформация на крилото: 2,1 mm (BT3-3439, BT3-4545)
- 100% функционалност на вратата след взрив от 5 bar (BT3-3439, BT3-4545)
