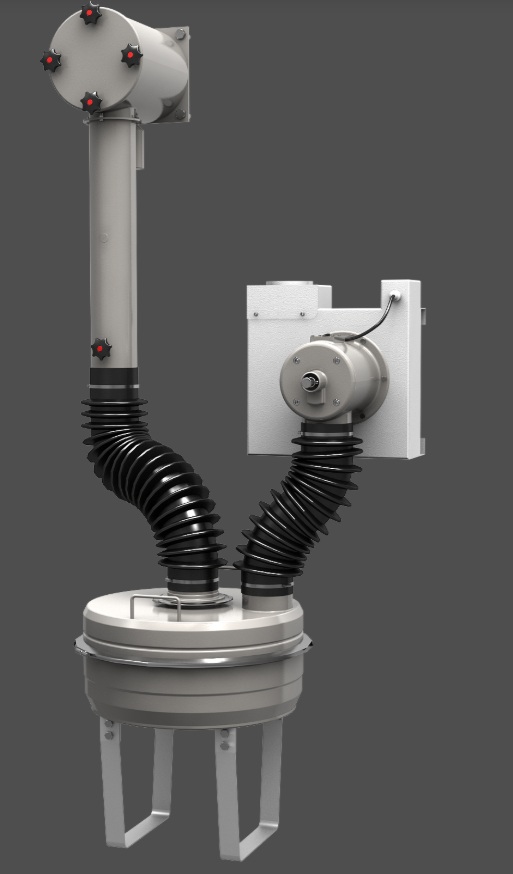

Филтровентилация в защитните съоръжения Robur
Филтровентилацията е една от основните технически системи в убежищата и защитните съоръжения. Тя осигурява контролиран въздухообмен при опасни условия.
Целта ѝ е да поддържа безопасни условия за хората в убежището и да ограничава проникването на замърсители отвън.
Филтровентилационните системи в решенията PANZER са проектирани като част от цялостната защитна система, заедно с конструкцията, вратите и техническите инсталации.
Принцип на действие и режими на работа
Филтровентилационните системи в защитните съоръжения PANZER са проектирани като неразделна част от вентилацията на убежището. Те осигуряват контролиран въздухообмен при различни условия на работа, като запазват херметичността и предпазват инсталацията от динамични натоварвания.
Според техническата документация на газовите филтри Andair GF защитните съоръжения работят в следните режими на вентилация:
- режим „чист въздух“;
- режим на филтрация;
- режим на рециркулация на въздуха;
- аварийен режим;
- режим на поддръжка.
Газовите филтри Andair са предназначени за работа в режим на филтрация и в аварийен режим. Изпитани са при определени номинални дебити на въздуха и запазват зададените стойности на аеродинамичното съпротивление.
Принципи за избор на системата
Филтровентилацията не е универсално решение. Конкретната система се избира винаги при проектирането, включително видът и капацитетът на филтъра, конфигурацията на клапаните и режимът на работа. Изборът зависи от:
- предназначението на съоръжението;
- броя на хората;
- необходимото време за престой;
- експлоатационните и нормативните изисквания.
Филтровентилационната система трябва да се разглежда като част от цялостната защитна система, а не като самостоятелно устройство. Всяка система се съобразява с конкретното приложение и с определените сценарии на работа.
Защита от взривна вълна и сеизмичен удар
Газовите филтри Andair са проектирани да отговарят на изискванията за устойчивост на:
- сеизмичен удар (ударна вълна в земната основа);
- въздушна взривна вълна.
Според техническата документация филтрите трябва да издържат натоварване със следните параметри:
- пиково свръхналягане psp от 0,7 до 0,9 bar;
- импулс на свръхналягането в положителната фаза I⁺ от 2,60 до 2,80 bar·ms;
- продължителност на положителната фаза t⁺ до 12 ms.
За защита на вентилационната система се използват противовзривни клапани VA 40, VA 75 и VA 150. Те са неразделна част от вентилацията и позволяват безопасна работа както в режим на филтрация, така и в режим „чист въздух“.
Капацитет и приложение на газовите филтри GF
Филтровентилационните системи се комплектуват с газови филтри с различен номинален капацитет според предназначението на съоръжението и броя на хората. Според техническите листове на производителя се предлагат следните варианти:
| Модел | Номинален дебит |
|---|---|
| GF 40 | 40 m³/h |
| GF 75 | 75 m³/h |
| GF 150 | 150 m³/h |
| GF 300 | 300 m³/h |
| GF 600 | 600 m³/h |
Газовите филтри могат да се монтират както в нови защитни съоръжения, така и в съществуващи убежища при модернизация или преустройство.
